オールインワンCPユニット

パッケージ型細胞培養加工ユニット

大掛かりな工事は不要!部屋に置くだけでOK!

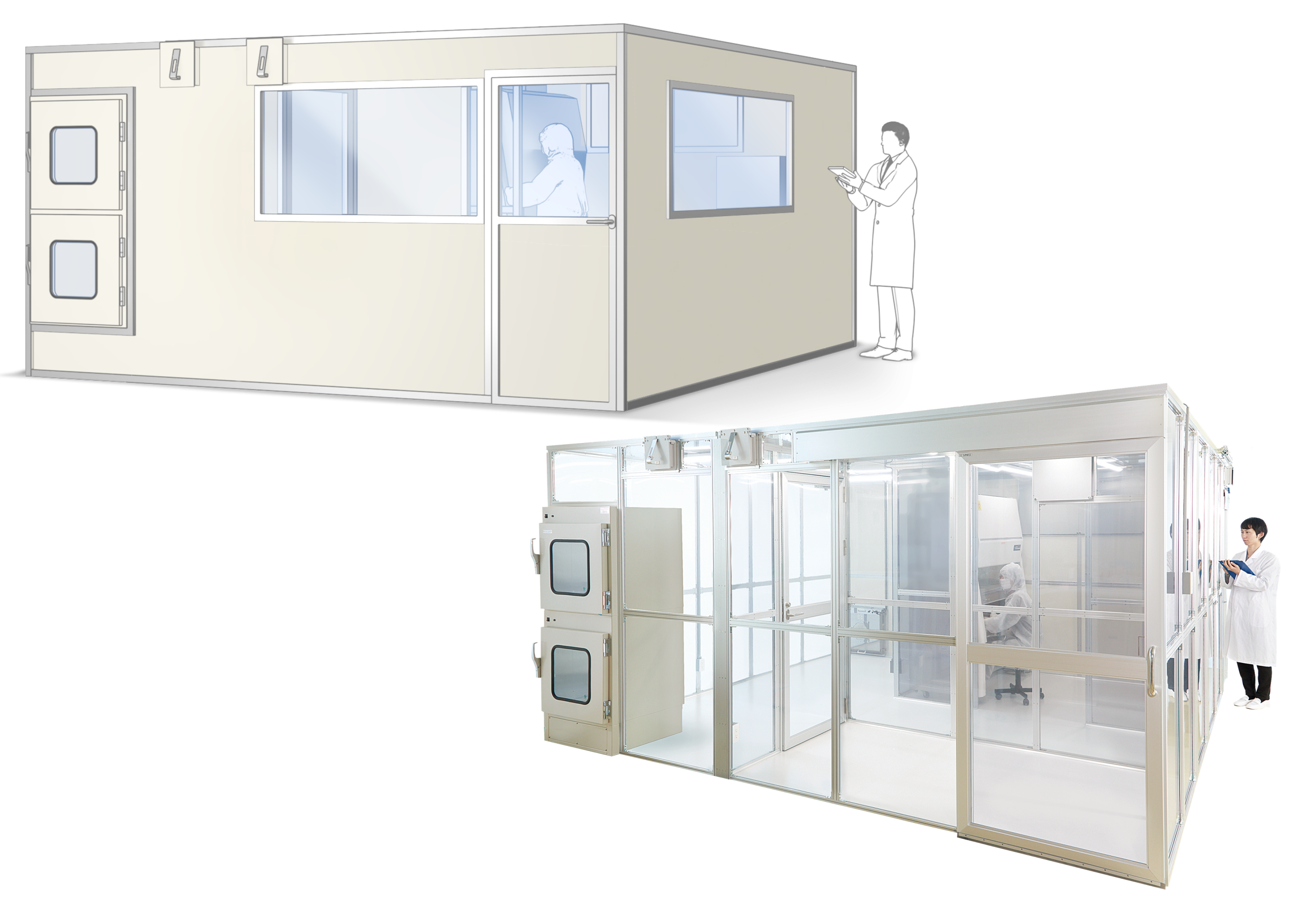

コンパクト設計の“オールインワン”クリーンルームユニット新登場

細胞培養加工施設(CPF)に必要とされる要素を、お手軽サイズにギュッと詰め込みました。
病院内の限られたスペースや制約の多いテナントビルでも、短期間でクリーン環境を構築できます。

Features & Functions

ダクトレスで既存施設に導入しやすい

ダクトレスなので既存設備の大掛かりな工事は必要ありません。天井高に制限のあるテナントビルにも設置できます。

短期間で設置可能

現地での設置期間はわずか10日間です。設計・製作期間や性能検証等をすべて含めると最短4か月で導入できます(ただし繁忙期等除きます)。

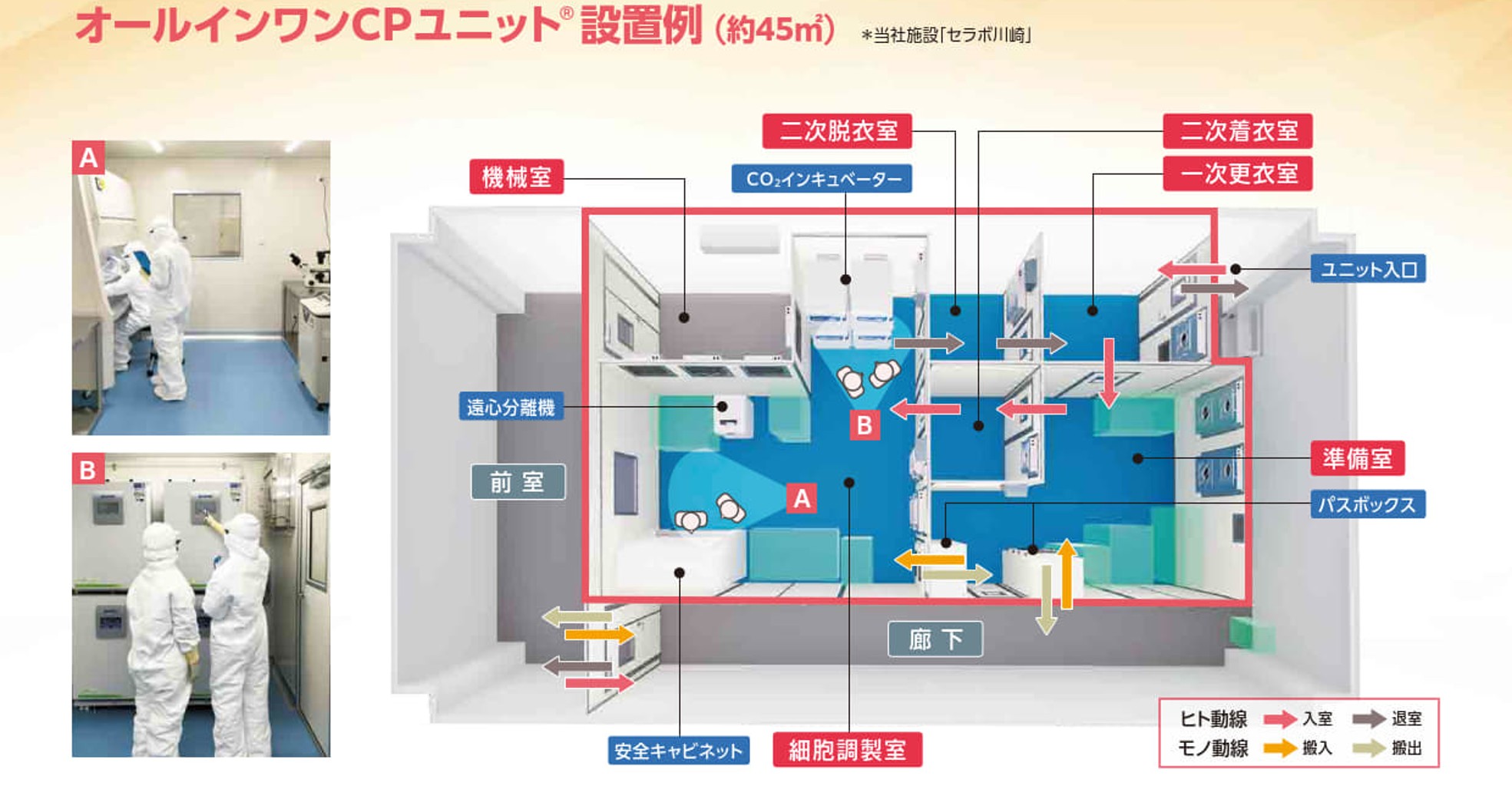

レイアウトは用途に合わせてカスタマイズ

標準型(2室タイプ)レイアウト

レイアウトやサイズをカスタマイズできます。封じ込め対応も可能です。お客様の運用に応じた最適な設計をご提案いたします。またユニット方式なので、将来的な増設にも対応可能です。
※上記レイアウトは標準型(2室タイプ)です。


*細胞培養以外の用途にもご利用いただけます。
*安全キャビネット等の機器類および什器類は含まれておりません。

Specifications

標準仕様

名称 パッケージ型細胞培養加工ユニット
オールインワンCPユニット(2室タイプ)
外形寸法 5,000W × 4,500D × 2,300H
(内 メンテナンス室 800W × 4,500 × 2,300H)
構造 フレーム:アルミ押し出し(アルマイト処理済み)
天井材 :アルミ樹脂複合板
壁板  :静電塩ビ(クリアー)
床板  :帯電防止長尺シート
重量 本体 : 約1,030kg
照明 LED照明   :40W相当(9灯)
ブース内照度:300Lx以上(ワークエリア机上面)
電源 ブース本体 :1Φ200V100V 50/60Hz 60A
清浄度 ワークエリア:グレードB相当
クリーンユニット 台数:4台
捕集効率:メインフィルタ HEPAフィルタ(0.3µmにて99.97%)
     プレフィルタ 不織布フィルタ
パスボックス 内寸:600W × 600D × 600H(上下2段仕様)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
